KQF
※型操縱氣閥
用途與特征:
KQF*型操縱氣閥是手控?fù)Q向的氣動元件，以壓縮空氣為工作介質，是各種自卸汽車中氣路控制的一種先導操縱氣閥。
工作原理:
KQF23型操縱氣閥的原始位置Pq口與Tq口是封閉的，A口與Tq口相通。當把操縱氣閥的手柄拉出后，Pq口與A口連通去控制舉升閥氣缸，使液壓系統進入工作狀態。當把操縱氣閥的手柄推入后，切斷Pq口與A口的通路，舉升閥氣缸內壓縮空氣由該閥排入大氣，使液壓系統卸荷。該閥的工作原理示意圖如下A。
KQF34型操縱氣閥的中間位置PQ是封閉的，A口和B口與Tq口連通。拉出或推入操縱氣閥的手柄可改變A口或B口的氣流狀態，控制舉升閥主閥芯的移動，使雙作用液壓缸實現上升—中�！陆�(下降—中�！仙�)運動。當操縱氣閥處于中間位置時舉升閥氣缸內壓縮空氣由該閥排入大氣，舉升閥主閥芯回到中位，使液壓系統卸荷。
閥的工作原理示意圖如下B。
技術參數：
1.工作壓力： l MPa
2.使用壓力: 0.4—0.8 MPa
3.公稱通徑： 3 mm
產品型號：
|
|
 |
|
KQF23圖形符號
|
|
 |
|
KQF34圖形符號
|
|
KQF23和KQF34操縱氣閥的外型及安裝圖：
|
|
|

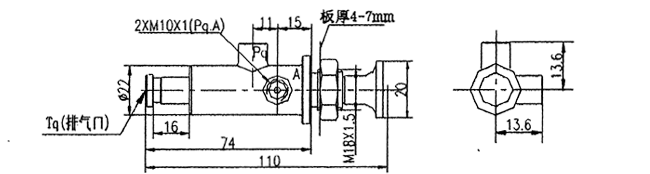

KQF23型
|
 |
|

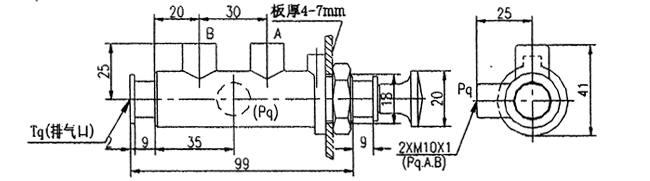

KQF34型
|
|
KQF※型操縱氣閥的外型及安裝圖
|
