DC※ 系列多路換向閥

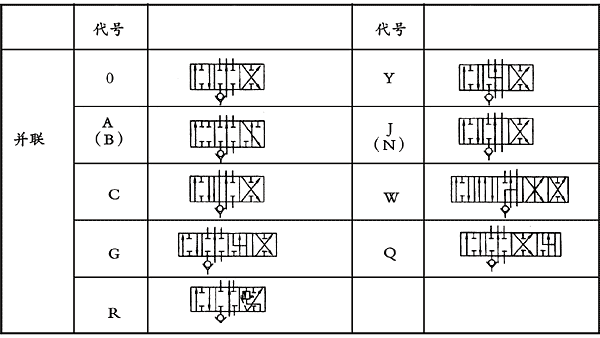

工作閥塊的滑閥機能：

注： G、Q機能的浮動工位在上圖右面，如果浮動工位要求在左面，只需在機能代號下打一點G、Q，R型機能在上圖的限速閥在A口；若要求在B口，則為S型；若要求在A、B兩口，則為T型。需要其它特殊機能，請與我公司技術部門聯系。

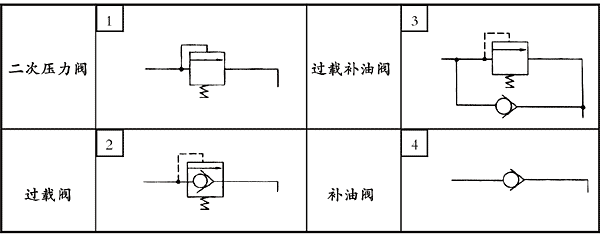

A、B口附屬閥代號與圖形符號：

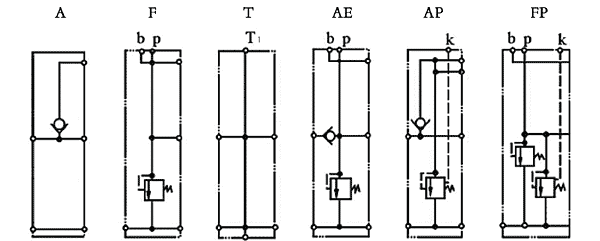

DC25專用過渡閥塊的圖形符號：

注：
(1)專用閥塊Ａ厚度50mm，其余閥塊都為64mm(DC25型)
(2)圓圈表示油口，用字母表示處連接油口，Ｐ為壓力口、b為壓力表口、Ｋ為控制(接變量泵等)口。
