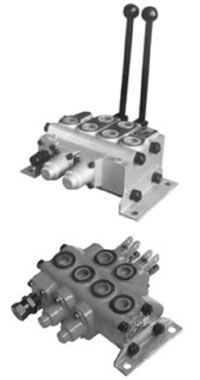

?ZZS1(4)系列多路換向閥
用途與特征:
ZS系列多路換向閥是一種以手動換向閥為主體的組合閥。它主要用于工程機械、礦山機械、起重運輸機械和其他機械液壓系統，用以改變液流方向，實現多個執行機構的集中控制。
ZS1系列多路換向閥帶有先導式安全閥和單向閥，油路形式為并聯油路。該閥結構簡單，泄漏量小，安全閥啟閉特性好，滑閥機能有O、R、Y、A、B、N幾種形式。定復位方式有彈簧復位和鋼球定位兩種。
ZS4系列多路換向閥也是在ZS系列基礎上改進設計的。主要是對ZS系列多路閥外形進行了流線設計，使閥體外形尺寸減小，閥體重量減輕，其安裝連接尺寸、油路形式、滑閥機能、定復位方式均與ZS1系列多路閥相同。

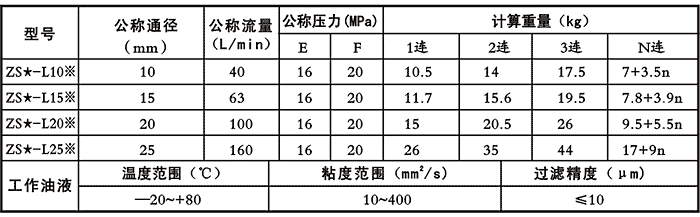

技術參數：
 |
注：油液最高污染等級：按GB/T14039之19/16。
★表示1、4，其中ZS4無20、25通徑，※表示壓力等級。 |

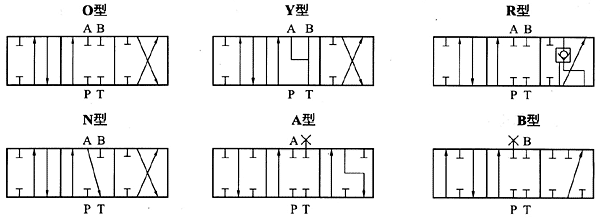

機能符號：
